電子設備和元器件中發(fā)生溫度變化的情況很普遍。當設備未通電時，其內部零件要比其外表上的零件經受的溫度變化慢。
    下列情況下，可預見快速的溫度變化：
    ——當設備從溫暖的室內環(huán)境轉移到寒冷的戶外環(huán)境，或相反情況時；
    ——當設備遇到淋雨或浸入冷水中而突然冷卻時；
    ——安裝于外部的機載設備中；
    ——在某些運輸和貯存條件下。
    通電后設備中會產生高的溫度梯度，由于溫度變化，元器件會經受應力，例如，在大功率的電阻器旁邊，輻射會引起鄰近元器件表面溫度升高，而其他部分仍然是冷的。
    當冷卻系統(tǒng)通電時，人工冷卻的元器件會經受快速溫度變化。在設備的制造過程中同樣可引起元器件的快速溫度變化。溫度變化的次數(shù)和幅度以及時間間隔都是很重要的。（GB/T 2423.22-2012）
     一、溫度變化環(huán)境效應
    1、典型物理效應
    1）玻璃容器和光學儀器的碎裂；
    2）運動部件的卡緊或松弛；
    3)爆炸物中固態(tài)藥丸或藥柱產生裂紋；
    4）不同材料的收縮或膨脹率或誘發(fā)應變速率不同；
    5）零部件的變形或破裂；
    6）表面涂層開裂；
    7）絕緣保護失效。
    2、典型化學效應
    1）各組分分離；
    2）化學試劑保護失效
    3、典型電效應
    1）電氣和電子元器件的變化；
    2）快速冷凝水或引起電子或機械故障；
    3）靜電過量。
     二、溫度變化試驗分類
    （一）從溫度變化速率來分：
    一般溫度變化
    快速溫度變化
    溫度沖擊
    （二）從介質來分
    氣體介質（空氣或惰性氣體）
    液體介質（水或其它液體）

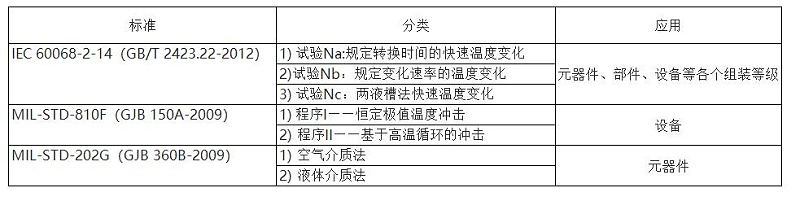

    三、相關標準
    1、IEC 60068-2-14：2009，Environmentaltesting—Part 2-14：Tests—Test N:Change of temperature, IDT
    2、GB/T 2423.22-2012 環(huán)境試驗 第2部分：試驗方法 試驗N:溫度變化
    3、MIL-STD-810F 方法503.4：溫度沖擊試驗（GJB150.5A-2009 《軍用意志力實驗室環(huán)境試驗方法第5部分：溫度沖擊試驗》）。
    4、MIL-STD-202G 方法107G：熱沖擊試驗（GJB360B-2009 《電子及電所元件試驗方法》中的方法107 溫度沖擊試驗。
    5、GJB150.5（同MIL-STD-810C/D）
    6、ISO 16750-4

    7、GM3172

    四、試驗主要參數(shù)
    GB/T 2423.22-2012
    4.2 試驗參數(shù)
    試驗參數(shù)包括下列各項：
    ——試驗室環(huán)境溫度；
    ——高溫；
    ——低溫；
    ——暴露持續(xù)時間；
    ——轉換時間或變化速率；
    ——試驗循環(huán)數(shù)。
    高溫和低溫是指周圍環(huán)境溫度，這些溫度大多數(shù)試驗樣品會達到，但時間有所滯后。
    只有在例外的情況下，才可規(guī)定高溫或低溫為試驗樣品正常貯存或工作溫度范圍之外的溫度。
    因為在給定時間內溫度急劇變化的次數(shù)大于現(xiàn)場條件發(fā)生的次數(shù)，所以試驗是加速的。
    五、嚴酷等級
    GB/T 2423.22-2012
    7 試驗Na：規(guī)定轉換時間的快速溫度變化
    7.2.3 嚴酷等級
    試驗的嚴酷等級由兩個溫度、轉換時間、暴露持續(xù)時間和循環(huán)數(shù)的組合決定。
    相關規(guī)范應規(guī)定低溫TA，并宜從IEC 60068-2-1和IEC 60068-2-2規(guī)定的試驗溫度中選取。
    相關規(guī)范應規(guī)定高溫TB，并宜從IEC 60068-2-1和IEC 60068-2-2規(guī)定的試驗溫度中選取。
    兩個溫度下的暴露持續(xù)時間t1，取決于試驗樣品的熱容量。暴露持續(xù)時間可為3h、2h、1h、30min、10min或相關規(guī)范規(guī)定的時間。當相關規(guī)范沒有規(guī)定暴露持續(xù)時間時，則該時間為3h。
    除非相關規(guī)范另有規(guī)定，優(yōu)先采用的試驗循環(huán)數(shù)為5。
    注：10min的暴露時間適用于小或試驗樣品的試驗。
     8 試驗Nb：規(guī)定變化速率的溫度變化
    8.2.3 嚴酷等級
    試驗的嚴酷等級由兩個溫度、溫度變化速率、暴露持續(xù)時間和循環(huán)數(shù)的組合決定。
    相關規(guī)范應規(guī)定低溫TA，并宜從IEC 60068-2-1和IEC 60068-2-2規(guī)定的試驗溫度中選取。
    相關規(guī)范應規(guī)定高溫TB，并宜從IEC 60068-2-1和IEC 60068-2-2規(guī)定的試驗溫度中選取。
    在試驗溫差D（=TB-TA）的90%和10%之間的范圍內，空氣溫度降低或升高速率的容差應在規(guī)定速率的20%以內。除非相關規(guī)范另有規(guī)定，溫度變化速率優(yōu)選值為：
    （1±0.2）K/min；
    （3±0.6）K/min；
    （5±1）K/min；
    （10±2）K/min；
    （15±3）K/min。
    兩個溫度下的暴露持續(xù)時間t1，取決于試驗樣品的熱容量。暴露持續(xù)時間可為3h、2h、1h、30min、10min或相關規(guī)范規(guī)定的時間。當相關規(guī)范沒有規(guī)定暴露持續(xù)時間時，則該時間為3h。
    除非相關規(guī)范另有規(guī)定，試驗樣品應連續(xù)試驗2個循環(huán)。
     9 試驗Nc：兩液槽法快速溫度變化
    9.2.2 嚴酷等級
    試驗的嚴酷等級由規(guī)定的兩個液槽溫度、從一個液槽到另一個液槽的轉換時間t2和循環(huán)數(shù)決定。相關規(guī)范應規(guī)定使用的持續(xù)期參數(shù)和t1的選擇值。
    除非相關規(guī)范另有規(guī)定，試驗循環(huán)數(shù)為10。
